Opis proizvoda

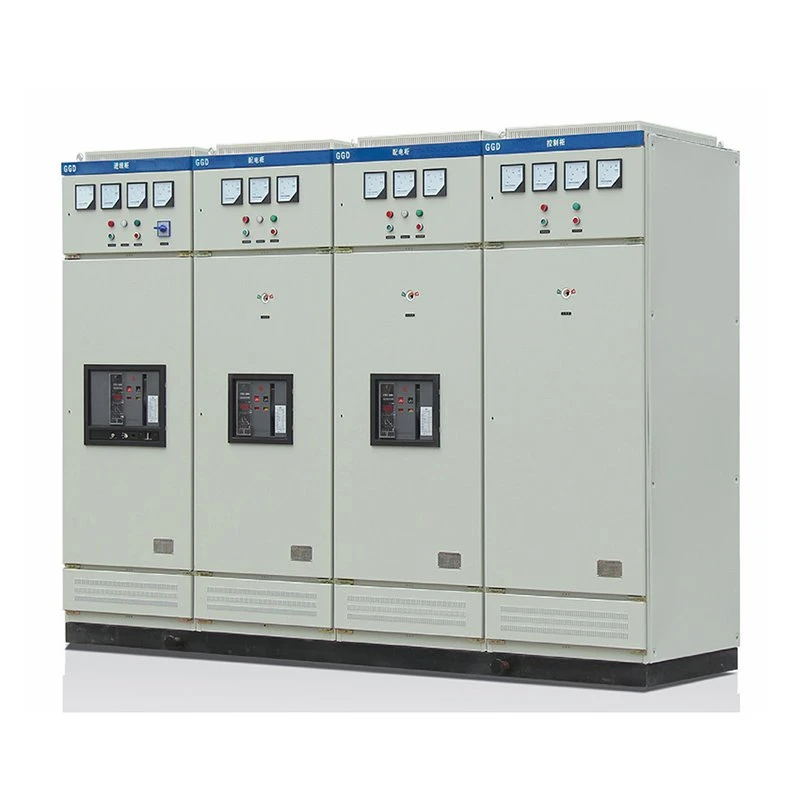

GGD AC niskonaponski razvodni/razvodni ormar je prikladan za korisnike energije kao što su elektrane, trafostanice i industrijska poduzeća. Koristi se u sustavima distribucije električne energije s izmjeničnom frekvencijom od 50Hz, nazivnim radnim naponom od 380V i nazivnom strujom do 3150A. Kabinet se koristi za pretvorbu energije, distribuciju i kontrolu opreme za napajanje, rasvjetu i distribuciju. Ovaj proizvod ima visoku prekidnu sposobnost i nudi fleksibilne konfiguracije linija, jednostavno sastavljanje, veliku praktičnost i inovativnu strukturu.
Ključne značajke
Izrada kabineta
Niskonaponski razvodni ormar izmjenične struje tipa GGD ima univerzalni oblik ormara. Okvir je sastavljen od 8MF hladno savijenog čelika, uz djelomično zavarivanje. Ostale komponente i specijalizirani pribor isporučuje namjenski proizvođač kako bi se osigurala preciznost i kvaliteta ormarića.
Rasipanje topline
Kabinet GGD dizajniran je imajući na umu disipaciju topline. Ima ventilacijske otvore i na vrhu i na dnu, stvarajući prirodnu ventilaciju odozdo prema gore za učinkovito odvođenje topline.
Moderan dizajn
Izgled ormara i dimenzije raznih dijelova dizajnirani su korištenjem zlatnog reza kako bi zadovoljili moderne standarde industrijskog dizajna. Ovaj pristup osigurava da je ormarić estetski dopadljiv i vizualno upečatljiv.
Dizajn vrata
Vrata ormarića povezana su s okvirom pomoću zakretnih šarki, što ugradnju i uklanjanje čini praktičnim. Rubovi vrata opremljeni su plastičnim letvicama kako bi se spriječio izravan udar o korpus ormara i povećala razina zaštite vrata.
Zaštita od uzemljenja
Vrata instrumenta, u kojima se nalaze električne komponente, povezana su s okvirom s više niti meke bakrene žice. Unutarnje komponente za montažu spojene su na okvir pomoću nazubljenih vijaka, tvoreći kompletan zaštitni krug uzemljenja za ormarić.
Površinski premaz
Površina ormarića je obrađena postupkom premazivanja prskanjem, čime se postiže snažno prianjanje i visokokvalitetna tekstura. Mat završni sloj izbjegava odsjaj i stvara ugodno vizualno okruženje za operatere.
Gornji poklopac koji se može skinuti
Gornji poklopac ormara može se ukloniti ako je potrebno kako bi se olakšala montaža i podešavanje glavnih sabirnica na licu mjesta. Četiri kuta gornje strane ormarića opremljena su prstenovima za podizanje za rukovanje i transport.
Tehnički parametri
|
Model |
Nazivni napon (V) |
Nazivna struja (A) |
Nazivna struja uključivanja kratkog spoja (kA) |
Nazivna kratkotrajna podnosiva struja (1s) (kA) |
Nazivna vršna podnosiva struja (kA) |
|
|
GGD-1000-15 |
380 |
A |
1000 |
15 |
15 |
15 |
|
B |
600 (630) |
|||||
|
C |
400 |
|||||
|
GGD-1600-30 |
380 |
A |
1500 (1600) |
30 |
30 |
30 |
|
B |
1000 |
|||||
|
C |
600 |
|||||
|
GGD-3150-50 |
380 |
A |
3150 |
50 |
50 |
50 |
|
B |
2500 |
|||||
|
C |
2000 |
|||||
